Detektor blesků
Autor: benedikt - Friday, 01.07. 2005 - 14:40:00
Téma: Meteorologie
K pořádné meterologické stanici patří i detektor blesků.

Elektronika vlastního detektoru je celkem jednoduchá a vychází z klasického zapojení používaného meterologickými nadšenci na celém světě. Skládá se z širokopásmového zesilovače ze dvou tranzistorů v patě antény, napájeného pro omezení rušení ze zdroje z 9V baterie a optického oddělovače realizovaného optronem na jehož výstup je zapojen čítač počítající blesky a jejich trvání.

Celé schéma elektroniky v patě antény a část oddělovače je na následujícím obrázku:

Nahled - schema detektoru blesku

Mechanické řešení vychází rovněž z tradičního provedení realizovaného z plastových trubek a příslušných tvarovek.

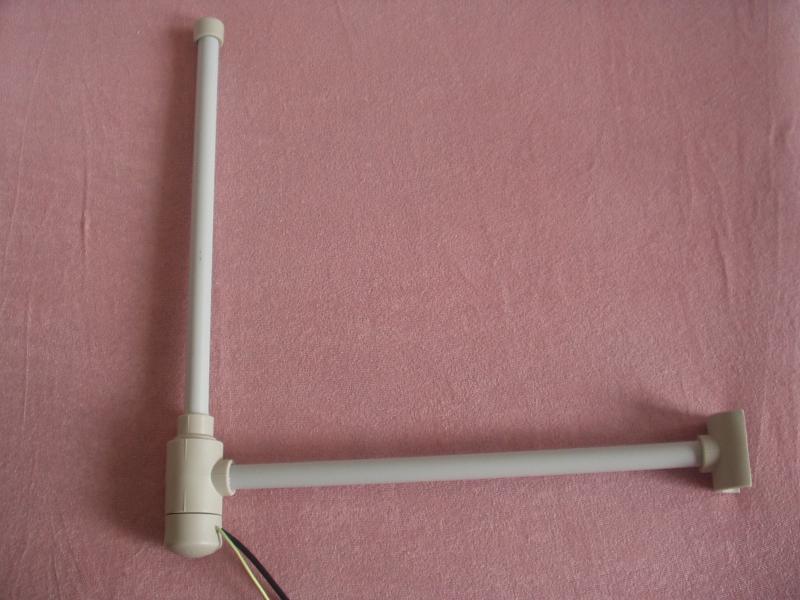

LigtningCelkový pohled na anténu a zesilovač signálu detektoru blesků
Vlastní těleso antény je mechanicky tvořeno z plastových tvarovek na rozvod pitné vody od firmy ekoplastik
  • Hlavní část je tvořena redukovaným T-kusem STKR03220X
  • Do něj je pomocí redukce SRE13220XX, redukující průměr 32 mm na 20 mm uchyceno cca 40 cm tenkostěnné elektrikářské trubky o vnějším průměru 20 mm (Univolt VRM 20)
  • Trubka je na svém horním konci uzavřena záslepkou SZA020XXXX

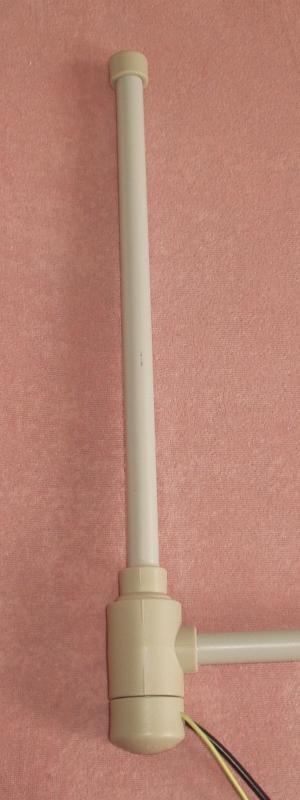

Antenna

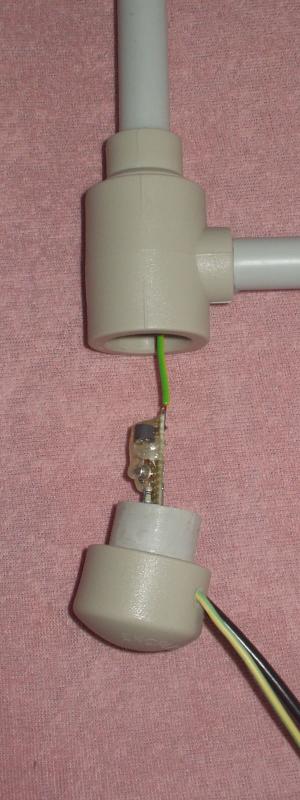

Amplifier
  • Na dolním konci je Téčko zaslepeno záslepkou SZA032XXXX, do které je vlepen 3,5 centimetru dlouhý kroužek z tenkostěnné elektrikářské trubky o vnějším průměru 32 mm (Univolt VRM 32). Záslepka je mírným tahem z Téčka vysunutelná a umožnuje přístup k elektronice. V boku záslepky jsou dva šikmo dolů vrtané otvory, skrz které prochází signálový koaxiální kabel RG58 a zemní vývod. Třetí díra je ve dnu záslepky a realizuje odvod případné kondenzované vlhkosti.
  • Záslepka ve své dutině ukrývá elektroniku, kterou je však možno alternativně umístit i ve vlastní anténí trubce a do záslepky schovat 9V napájecí baterii. Je to však podmíněno použitím příslušné elektrikářské trubky na spojovací kroužek, vodovodní trubka má menší vnitřní průměr a je rovněž u ní problém dosáhnout rozebíratelného spojení s Téčkem.
  • Vlastní anténa je cca 40 cm klasického měděného drátu o průřezu 1,5 až 2,5 mm2

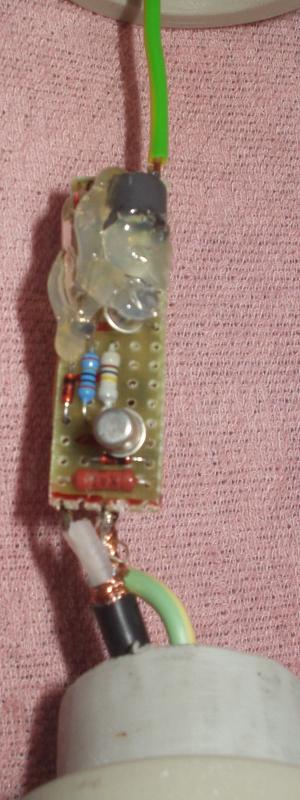

Vlastní zesilovač byl realizován na prototypové desce plošných spojů. Vstupní odrušovací feritový kroužek navlečený na vývodu odporu R1 (či lépe přes odpor R1, já jej v tomto provedení neměl) a ochranná doutnavka (použitá z indikace zapnutého osvětlení, zapaluje při cca 65 V) jsou k desce plošných spojů fixovány termolepidlemAmplifier - detail

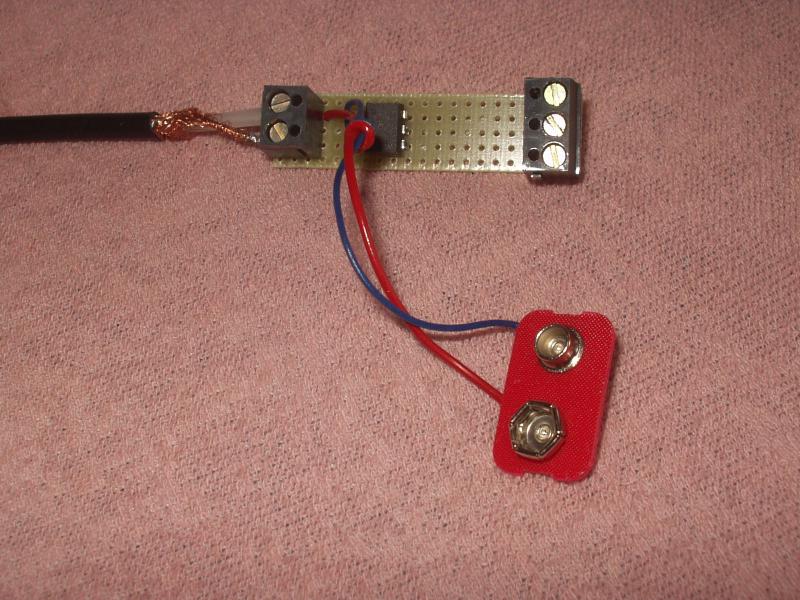

Opto oddělovač potenciálů

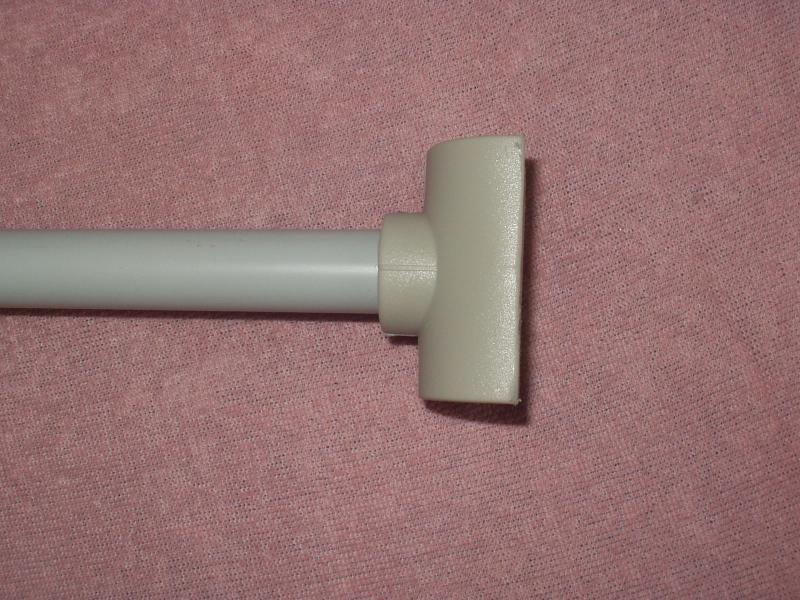

Trubka nesoucí anténu je na druhém konci zakončena ve stejném T-kusu jaký je na druhém konci. Toto Téčko je v ose přeříznuto a nad a pod trubkou opatřeno otvorem, aby vnikla patka pro přišroubování na zed, či připáskování ke stožáru.Holder

Schema (pdf)
Schema (ve formátu Eagle)
