1-Wire Barometr s ADS1100
Autor: benedikt - Sunday, 30.10. 2005 - 19:34:45
Téma: Meteorologie
V předchozím článku jsem slíbil pokračování konstrukce barometru s PIC 12F675. Původní konstrukce používala interní A/D převodníky procesoru a "smečku" operačních zesilovačů s řadou pasivních součástek. Zkalibrovat takovéto řešení je poměrně pracné a při ceně A/D převodníku ADS1100 okolo 2 Liber je jednodušší použít řešení s ním.

 V porovnání s původním schématem vynikne značné zjednodušení řešení

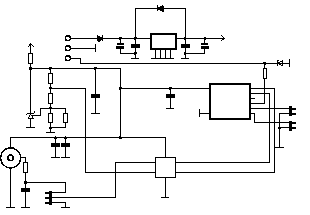

Náhled schématu barometru s AD1100 a 12F675

Z analogové části zbývá jen zdroj 5.1 V s TL431 a i ten je velmi zjednodušen. Samotný PIC a A/D převodník mají celkem zanedbatelný odběr ve srovnání s barometrickým čidlem MPX4115, které má typický odběr cca 7 mA.Pro tento odběr stačí použít jen TL431 ve funkci paralelního stabilizátoru a vynechat proudový posilovač s OZ. Paralení kombinací R7 a R8 lze nastavit napájecí napětí na 5.1 V. Dělič R5 a R6 vytváří virtuální nulu pro A/D převodník, vůči které se měří napětí na barometrickém čidle. Toto řešení umožňuje zvýšit spolu s interním programovatelným zesilovačem v ADS1100 rozlišení převodníku. Ten by totiž při opření o 0 V měřil s rozlišením 15 bitů, takto lze využít rozlišení 17 bitů. Hodnota této virtuální země není kritická, tolerance offsetu barometrického čidla  vyžaduje stejně kalibraci a proto toto řešení nepřináší žádné komplikace. Hodnotu virtuální nuly lze i změřit (i když pouze s přesností na 15 bitů) pomocí přepnutí JP1 do polohy CAL a aktivace režimu SETUP pomocí JP3. Nicméně tento krok je možno vynechat a spokojit se s implicitní hodnotou 3/4 Vref, přednastavenou ve firmware. Z analogových prvků v zapojení, pominuli notoricky známé zapojení stabilizátoru s obvodem 78xx, stojí za zmínku snad jen RC filtrační článek na výstupu barometrického čidla. Jeho hodnota není kritická, AN1646 od Freescale sice upozorňuje na maximální hodnotu R1, zde to však neplatí. ADS1100 má na vstupu zesilovač s FET a lze použít i vyšší hodnotu tohoto odporu. V prototypu zobrazeném na obrázku není dokonce RC článek použit vůbec a je použita jen digitální filtrace, která plně postačuje. Jeho určením je spíše vylepšit vf stabilitu, než filtrovat krátkodobé změny tlaku.

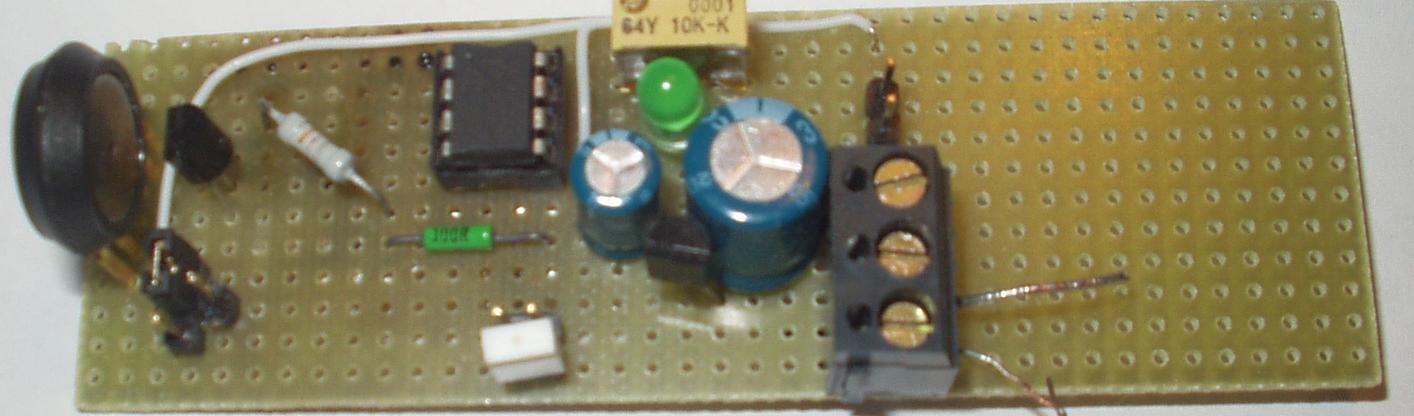

Foto prototypu - náhled

(trimr na prototypu je pozústatkem původního prototypu a nyní slouží jej jako bočník pro LED indikující přítomnost napájecího napětí)

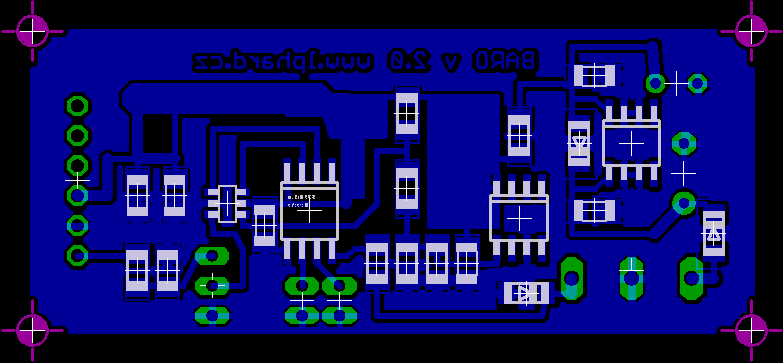

DPS zatím nemá finální tvar, "nultou" verzi je možno vidět na následujícím obrázku:

návrh DSP - náhled

Schéma a DPS (ve formátu Eagle)
